پیچ متری چیست؟ بررسی تخصصی انواع، استاندارد، گرید، سایز و کاربرد پیچ متری
پیچ متری یا راد رزوه‌دار (Threaded Rod) یکی از قطعات پرکاربرد در اتصالات صنعتی، ساختمانی و تأسیساتی است که برخلاف پیچ‌های معمولی، فاقد گل یا سر پیچ بوده و در تمام یا بخش عمده طول خود دارای رزوه است. این ساختار باعث می‌شود پیچ متری را بتوان در طول‌های مختلف برش داد و با استفاده از مهره و واشر، برای ایجاد اتصالات ثابت، آویز، نگهدارنده و قابل تنظیم استفاده کرد.
پیچ‌های متری از نظر جنس، میزان مقاومت مکانیکی و پوشش سطحی انواع مختلفی دارند. در بازار، مدل‌های پیچ متری فولادی خشکه، پیچ متری گالوانیزه سفید، پیچ متری آهنی خودرنگ و پیچ متری کبریتی از گزینه‌های پرکاربرد هستند و هرکدام برای شرایط خاصی انتخاب می‌شوند. بنابراین انتخاب پیچ متری مناسب تنها بر اساس قطر آن انجام نمی‌شود و باید عواملی مانند جنس، گام رزوه، پوشش، کلاس مقاومتی و شرایط محیطی نیز در نظر گرفته شود.
| ردیف | فهرست مطالب |
|---|---|
| 1 | پیچ متری چیست و چه ساختاری دارد؟ |
| 2 | پیچ متری چگونه کار می‌کند؟ |
| 3 | تفاوت پیچ متری با استادبولت |
| 4 | استاندارد پیچ متری؛ DIN 975 و DIN 976 |
| 5 | سایز پیچ متری و نحوه خواندن مشخصات آن |
| 6 | گام رزوه پیچ متری چیست؟ |
| 7 | انواع پیچ متری از نظر جنس و ساختار |
| 8 | پیچ متری فولادی خشکه |
| 9 | پیچ متری گالوانیزه سفید |
| 10 | پیچ متری آهنی خودرنگ |
| 11 | پیچ متری کبریتی |
| 12 | کاربردهای پیچ متری |
| 13 | چگونه پیچ متری مناسب انتخاب کنیم؟ |
| 14 | انتخاب مهره و واشر مناسب |
| 15 | تفاوت پیچ‌های متری از نظر مقاومت و پوشش |
| 16 | عوامل مؤثر بر قیمت پیچ متری |
| 17 | اشتباهات رایج هنگام خرید پیچ متری |
| 18 | جمع‌بندی |
پیچ متری چیست و چه ساختاری دارد؟
پیچ متری یک میله فلزی رزوه‌دار است که برخلاف پیچ‌های معمولی، سر یا گل مشخصی برای باز و بسته کردن ندارد. رزوه خارجی در طول شاخه ایجاد شده و امکان نصب مهره در نقاط مختلف آن را فراهم می‌کند.
به همین دلیل، پیچ متری در بسیاری از پروژه‌ها به‌عنوان یک عضو اتصال قابل تنظیم مورد استفاده قرار می‌گیرد.
یکی از مهم‌ترین مزایای پیچ متری این است که می‌توان شاخه را متناسب با نیاز پروژه برش داد. برای مثال، اگر یک شاخه پیچ متری با طول سه متر در اختیار داشته باشید، می‌توان آن را به قطعات کوتاه‌تر تقسیم کرد و در چند اتصال مختلف مورد استفاده قرار داد.
این ویژگی در تأسیسات، نصب تجهیزات، ساخت ساپورت و بسیاری از کاربردهای صنعتی اهمیت زیادی دارد.
پیچ متری چگونه کار می‌کند؟
عملکرد پیچ متری بر پایه درگیری رزوه خارجی آن با رزوه داخلی مهره است.
در یک اتصال معمولی، پیچ از داخل سوراخ قطعات عبور کرده و با بستن مهره، قطعات به یکدیگر متصل می‌شوند. در پیچ متری نیز همین اصل وجود دارد، با این تفاوت که به دلیل نبودن سر پیچ، می‌توان از دو طرف یا از چند نقطه روی شاخه برای بستن مهره استفاده کرد.
برای ایجاد یک اتصال معمولاً اجزای زیر در کنار یکدیگر قرار می‌گیرند:
پیچ متری + مهره + واشر
واشر می‌تواند برای توزیع مناسب‌تر فشار زیر مهره مورد استفاده قرار گیرد و مهره وظیفه ایجاد نیروی فشاری و تثبیت اتصال را بر عهده دارد.
تفاوت پیچ متری با استادبولت
پیچ متری و استادبولت از نظر ظاهری شباهت زیادی دارند و در بازار گاهی این دو اصطلاح به جای یکدیگر استفاده می‌شوند، اما از نظر کاربرد و مشخصات فنی همیشه نمی‌توان آنها را معادل یکدیگر دانست.
پیچ متری یا Threaded Rod معمولاً یک شاخه رزوه‌دار است که در طول مشخص تولید می‌شود و قابلیت برش برای استفاده در کاربردهای مختلف را دارد.
در مقابل، Stud Bolt معمولاً یک قطعه اتصال با مشخصات مهندسی دقیق‌تر است که در پروژه‌های صنعتی، بر اساس استاندارد، جنس، کلاس مقاومتی، طول و سایر مشخصات تعیین می‌شود.
بنابراین در خریدهای عمومی ممکن است اصطلاح پیچ متری برای هر دو استفاده شود، اما در یک سفارش صنعتی باید مشخصات دقیق قطعه تعیین شود.
استاندارد پیچ متری؛ DIN 975 و DIN 976
یکی از نام‌های بسیار رایج در بازار پیچ و مهره، DIN 975 است. این استاندارد برای رادهای رزوه‌دار شناخته شده و هنوز هم در بازار به‌عنوان یک مرجع رایج برای پیچ‌های متری شناخته می‌شود.
با این حال، DIN 975:1986 یک استاندارد قدیمی محسوب می‌شود و برای طراحی‌های جدید، استاندارد DIN 976 برای Stud Bolt مورد توجه قرار گرفته است.
بنابراین هنگام خرید یا سفارش پیچ متری برای یک پروژه صنعتی، بهتر است تنها به عبارت «DIN 975» اکتفا نشود و مشخصات کامل محصول شامل قطر، گام، طول، جنس، کلاس مقاومتی و نوع پوشش نیز تعیین شود.
برای رزوه‌های متریک عمومی نیز استانداردهای ISO اهمیت دارند. ISO 261 مشخصات کلی رزوه متریک عمومی را تعریف می‌کند و ISO 262 ترکیب‌های انتخاب‌شده قطر و گام را مشخص می‌کند.
سایز پیچ متری و نحوه خواندن مشخصات آن
سایز پیچ متری معمولاً با حرف M و قطر اسمی رزوه مشخص می‌شود.
برای مثال:
M10 × 1000
یعنی:
- M: رزوه متریک
- 10: قطر اسمی رزوه، بر حسب میلی‌متر
- 1000: طول قطعه، بر حسب میلی‌متر
اگر گام رزوه نیز مشخص شود، مثلاً:
M10 × 1.5 × 1000
عدد 1.5 نشان‌دهنده گام رزوه است.
بنابراین هنگام سفارش پیچ متری، گفتن تنها «پیچ متری 10» ممکن است اطلاعات کافی نباشد. برای سفارش دقیق باید قطر، گام و طول مشخص شود و در کاربردهای صنعتی، جنس و کلاس مقاومتی نیز اهمیت پیدا می‌کند.
گام رزوه پیچ متری چیست؟
گام رزوه یا Pitch فاصله بین دو دندانه متوالی رزوه است.
برای مثال، در یک رزوه با گام 1.5 میلی‌متر، فاصله محوری بین دندانه‌های متوالی 1.5 میلی‌متر است.
گام رزوه اهمیت زیادی دارد؛ زیرا مهره باید دقیقاً با رزوه پیچ متری مطابقت داشته باشد.
برای مثال، اگر یک پیچ متری M10 دارای گام مشخصی باشد، نمی‌توان هر مهره M10 را بدون بررسی گام روی آن نصب کرد.
بنابراین هنگام خرید باید به این نکته توجه داشت که قطر یکسان به‌تنهایی برای سازگاری پیچ و مهره کافی نیست.
انواع پیچ متری
پیچ‌های متری را می‌توان از نظر جنس، ساختار و پوشش سطحی در گروه‌های مختلفی قرار داد. در کاربردهای متداول، چهار نوع اصلی زیر اهمیت بیشتری دارند:
| نوع پیچ متری | ویژگی اصلی | کاربرد کلی |
|---|---|---|
| فولادی خشکه | مقاومت مکانیکی بالاتر نسبت به مدل‌های عمومی | کاربردهای صنعتی و اتصالات با نیاز مقاومتی بیشتر |
| گالوانیزه سفید | دارای پوشش روی با ظاهر روشن | محیط‌های عمومی و کاربردهایی با نیاز به مقاومت بهتر در برابر خوردگی |
| آهنی خودرنگ | بدون پوشش سطحی محافظ | کاربردهای عمومی و محیط‌های کم‌خطر از نظر خوردگی |
| کبریتی | دارای ساختار و ظاهر رزوه‌ای متفاوت | کاربردهای خاص ساختمانی و تأسیساتی |
انتخاب بین این مدل‌ها باید بر اساس شرایط استفاده انجام شود و نمی‌توان یک نوع را برای تمام پروژه‌ها مناسب دانست.
پیچ متری فولادی خشکه
پیچ متری فولادی خشکه برای کاربردهایی انتخاب می‌شود که مقاومت مکانیکی بالاتر نسبت به پیچ‌های متری عمومی اهمیت دارد.
اصطلاح «خشکه» در بازار پیچ و مهره معمولاً برای محصولات فولادی با کلاس مقاومتی بالاتر استفاده می‌شود، اما این عبارت به‌تنهایی یک استاندارد یا کلاس مقاومتی مشخص محسوب نمی‌شود.
به همین دلیل، اگر مقاومت مکانیکی اتصال اهمیت دارد، بهتر است علاوه بر عبارت «خشکه»، کلاس مقاومتی واقعی محصول نیز مشخص باشد.
پیچ متری فولادی خشکه می‌تواند در مواردی مانند:
- اتصالات صنعتی
- نصب تجهیزات
- ساخت سازه‌ها و نگهدارنده‌ها
- سیستم‌های ساپورت
- کاربردهای مکانیکی
- اتصالاتی که نیاز به استحکام بیشتری دارند
مورد استفاده قرار گیرد.
در این نوع کاربردها، انتخاب قطر مناسب نیز اهمیت دارد؛ زیرا ظرفیت اتصال فقط به جنس پیچ وابسته نیست و عواملی مانند قطر، طول درگیری رزوه، جنس قطعات متصل‌شونده و نوع بار نیز مؤثر هستند.

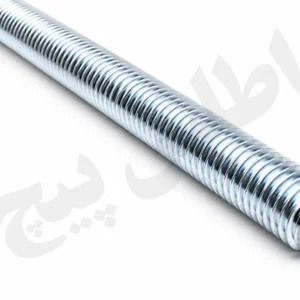

پیچ متری گالوانیزه سفید
پیچ متری گالوانیزه سفید با یک پوشش روی سطح فولاد عرضه می‌شود و ظاهر آن معمولاً روشن و نقره‌ای است.
هدف اصلی این پوشش، افزایش مقاومت سطح فولاد در برابر خوردگی و زنگ‌زدگی در مقایسه با فولاد بدون پوشش است.
پیچ متری گالوانیزه سفید می‌تواند برای کاربردهایی مانند:
- تأسیسات
- سیستم‌های نگهدارنده
- ساختمان‌سازی
- نصب تجهیزات
- ساپورت‌ها
- محیط‌های دارای رطوبت معمولی
مناسب باشد.
البته میزان مقاومت در برابر خوردگی به نوع و ضخامت پوشش، شرایط محیطی و نحوه استفاده بستگی دارد و نباید همه محصولات گالوانیزه را از نظر مقاومت در برابر خوردگی یکسان در نظر گرفت.

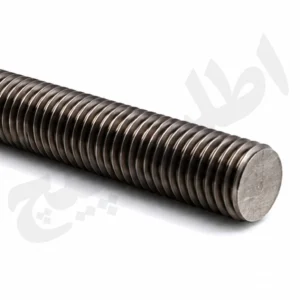

پیچ متری آهنی خودرنگ
پیچ متری آهنی خودرنگ، فاقد پوشش گالوانیزه یا آبکاری سطحی مشابه است و ظاهر طبیعی فلز را حفظ می‌کند.
این مدل معمولاً زمانی انتخاب می‌شود که:
- محیط استفاده خشک باشد؛
- نیاز به مقاومت ویژه در برابر خوردگی وجود نداشته باشد؛
- قیمت اقتصادی‌تر اهمیت داشته باشد؛
- یا قرار باشد قطعه پس از نصب، پوشش یا حفاظت دیگری دریافت کند.
پیچ متری خودرنگ در بسیاری از کاربردهای عمومی ساختمانی و تأسیساتی مورد استفاده قرار می‌گیرد.
با این حال، در محیط‌های مرطوب یا خورنده، فولاد بدون پوشش می‌تواند سریع‌تر دچار خوردگی شود. بنابراین شرایط محیطی باید قبل از انتخاب محصول بررسی شود.

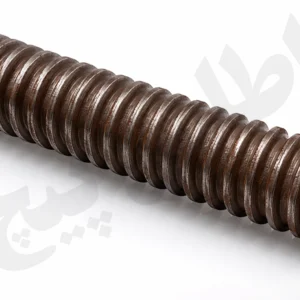

پیچ متری کبریتی
پیچ متری کبریتی یکی از مدل‌های شناخته‌شده در بازار پیچ و مهره است که به دلیل شکل و ساختار ظاهری رزوه، با عنوان «کبریتی» شناخته می‌شود.
این مدل در برخی کاربردهای ساختمانی، تأسیساتی و اتصالات عمومی مورد استفاده قرار می‌گیرد.
در انتخاب پیچ متری کبریتی نیز باید مشخصاتی مانند قطر، طول، نوع رزوه و جنس مورد توجه قرار گیرد.
نکته مهم این است که عنوان «کبریتی» به‌تنهایی مشخص‌کننده کلاس مقاومتی پیچ نیست؛ بنابراین در کاربردهایی که مقاومت مکانیکی اهمیت دارد، باید مشخصات واقعی محصول از فروشنده یا تولیدکننده دریافت شود.
کاربردهای پیچ متری
پیچ‌های متری به دلیل امکان برش و نصب مهره در نقاط مختلف، در طیف وسیعی از پروژه‌ها مورد استفاده قرار می‌گیرند.
تأسیسات مکانیکی
یکی از کاربردهای مهم پیچ متری در ساخت و نصب ساپورت‌های تأسیساتی است.
راد رزوه‌دار می‌تواند برای آویز کردن برخی تجهیزات، لوله‌ها و قطعات نگهدارنده استفاده شود و امکان تنظیم موقعیت قطعات را فراهم کند.
تأسیسات برقی
در برخی سیستم‌های نگهدارنده و ساپورت تجهیزات برقی، پیچ متری همراه با مهره، واشر و قطعات واسط استفاده می‌شود.
ساختمان‌سازی
در ساختمان‌ها از پیچ متری در انواع اتصالات و سیستم‌های نگهدارنده استفاده می‌شود.
نصب تجهیزات
برای نصب برخی تجهیزات صنعتی و ایجاد اتصالات قابل تنظیم، راد رزوه‌دار گزینه مناسبی است.
سازه‌ها و سیستم‌های نگهدارنده
در ساخت برخی سازه‌های سبک، فریم‌ها، نگهدارنده‌ها و سیستم‌های ساپورت نیز می‌توان از پیچ متری استفاده کرد.
البته در اتصالات سازه‌ای حساس یا محل‌هایی که بارهای قابل توجه وجود دارد، انتخاب پیچ باید مطابق طراحی مهندسی و مشخصات مکانیکی مورد نیاز انجام شود.
چگونه پیچ متری مناسب انتخاب کنیم؟
برای انتخاب پیچ متری مناسب، بهتر است مراحل زیر بررسی شود:
1. قطر مورد نیاز را مشخص کنید
ابتدا مشخص کنید اتصال به چه قطر رزوه‌ای نیاز دارد؛ برای مثال M8، M10، M12، M16 و غیره.
2. گام رزوه را بررسی کنید
در صورت وجود گام متفاوت یا کاربرد خاص، گام رزوه باید به‌صورت دقیق مشخص شود.
3. شرایط محیط را بررسی کنید
اگر پیچ در محیط مرطوب قرار می‌گیرد، استفاده از محصول دارای پوشش مناسب می‌تواند نسبت به پیچ خودرنگ انتخاب مناسب‌تری باشد.
4. مقاومت مکانیکی مورد نیاز را مشخص کنید
اگر اتصال تحت بار یا تنش قابل توجه قرار می‌گیرد، انتخاب محصول صرفاً بر اساس قیمت یا قطر کافی نیست و باید کلاس مقاومتی آن مشخص باشد.
5. طول شاخه را تعیین کنید
پیچ‌های متری معمولاً در شاخه‌های بلند عرضه می‌شوند و سپس بر اساس نیاز پروژه برش می‌خورند.
6. مهره مناسب را انتخاب کنید
مهره باید از نظر قطر و گام با پیچ متری سازگار باشد.
راهنمای انتخاب بین انواع پیچ متری
برای انتخاب سریع‌تر می‌توان از جدول زیر استفاده کرد:
| نیاز پروژه | گزینه مناسب‌تر |
|---|---|
| مقاومت مکانیکی بالاتر | پیچ متری فولادی خشکه |
| مقاومت بهتر سطحی در برابر خوردگی | پیچ متری گالوانیزه سفید |
| کاربرد عمومی و محیط خشک | پیچ متری آهنی خودرنگ |
| کاربردهای عمومی با ساختار کبریتی | پیچ متری کبریتی |
| محیط مرطوب | مدل گالوانیزه، با توجه به شرایط محیط |
| اتصال با نیاز مقاومتی مشخص | مدل فولادی با کلاس مقاومتی مشخص |
این جدول یک راهنمای عمومی است و در اتصالات مهندسی، مشخصات دقیق پروژه باید ملاک انتخاب باشد.
انتخاب مهره و واشر مناسب
پیچ متری معمولاً در کنار مهره استفاده می‌شود و انتخاب مهره مناسب اهمیت زیادی دارد.
مهره باید حداقل از نظر موارد زیر با پیچ متری سازگار باشد:
- قطر اسمی
- گام رزوه
- نوع رزوه
- شرایط سطحی
- در کاربردهای حساس، کلاس مقاومتی
برای مثال، یک مهره M12 تنها زمانی با یک راد M12 سازگار است که گام رزوه آن نیز مناسب باشد.
واشر نیز بسته به نوع اتصال برای توزیع نیرو در سطح زیر مهره و بهبود شرایط اتصال استفاده می‌شود.
تفاوت پیچ‌های متری از نظر مقاومت و پوشش
چهار نوع محصول را می‌توان از دو جنبه اصلی با یکدیگر مقایسه کرد: مقاومت مکانیکی و حفاظت سطحی.
پیچ متری فولادی خشکه بیشتر زمانی مورد توجه است که مقاومت مکانیکی اهمیت داشته باشد.
پیچ متری گالوانیزه سفید بیشتر برای شرایطی جذاب است که علاوه بر عملکرد مکانیکی، حفاظت بهتر سطح در برابر خوردگی نیز مورد نیاز باشد.
پیچ متری آهنی خودرنگ انتخابی ساده‌تر برای کاربردهای عمومی و محیط‌های کم‌خطر از نظر خوردگی است.
پیچ متری کبریتی نیز بر اساس نوع ساختار و کاربرد مورد نظر انتخاب می‌شود.
در نتیجه، انتخاب محصول مناسب به این بستگی دارد که اولویت پروژه مقاومت مکانیکی، مقاومت در برابر خوردگی، شرایط محیطی یا کاربرد عمومی باشد.
عوامل مؤثر بر قیمت پیچ متری
قیمت پیچ متری به عوامل مختلفی بستگی دارد و مقایسه قیمت دو محصول بدون توجه به مشخصات آنها می‌تواند گمراه‌کننده باشد.
مهم‌ترین عوامل عبارت‌اند از:
- قطر پیچ
- طول شاخه
- وزن محصول
- نوع فولاد
- کلاس مقاومتی
- نوع رزوه
- نوع پوشش
- گالوانیزه بودن
- فرآیند تولید
- مقدار خرید
برای مثال، یک پیچ متری فولادی خشکه را نمی‌توان صرفاً با یک پیچ متری آهنی خودرنگ بر اساس قیمت هر شاخه مقایسه کرد؛ زیرا جنس و خواص مکانیکی آنها می‌تواند متفاوت باشد.
همین موضوع درباره مدل گالوانیزه نیز وجود دارد، زیرا فرآیند پوشش‌دهی روی قیمت نهایی محصول اثر می‌گذارد.
اشتباهات رایج هنگام خرید پیچ متری
توجه فقط به قطر
یکی از رایج‌ترین اشتباهات این است که خریدار تنها قطر پیچ را مشخص کند.
برای یک سفارش دقیق، طول، گام، جنس و نوع پوشش نیز ممکن است اهمیت داشته باشند.
تصور اینکه «خشکه» یک کلاس مقاومتی مشخص است
اصطلاح خشکه در بازار رایج است، اما برای تعیین دقیق مقاومت مکانیکی باید کلاس مقاومتی واقعی محصول مشخص شود.
استفاده از پیچ خودرنگ در محیط مرطوب
فولاد بدون پوشش در برابر خوردگی آسیب‌پذیرتر است و برای محیط‌های مرطوب باید انتخاب مناسب‌تری انجام شود.
انتخاب مهره بدون توجه به گام
مهره و پیچ باید از نظر گام رزوه با یکدیگر سازگار باشند.
مقایسه قیمت بدون مقایسه مشخصات
قیمت یک شاخه به‌تنهایی معیار مناسبی برای مقایسه دو پیچ متری نیست. قطر، وزن، جنس، پوشش و کلاس مقاومتی باید در مقایسه یکسان باشند.
جدول مشخصات و مقایسه انواع پیچ متری
| نوع محصول | جنس/ساختار | پوشش | ویژگی اصلی | کاربرد کلی |
|---|---|---|---|---|
| پیچ متری فولادی خشکه | فولادی | بسته به محصول | مقاومت مکانیکی بالاتر | کاربردهای صنعتی و اتصالات مقاوم |
| پیچ متری گالوانیزه سفید | فولادی | روی | مقاومت بهتر در برابر خوردگی سطحی | ساختمان و تأسیسات |
| پیچ متری آهنی خودرنگ | آهنی/فولادی بدون پوشش | ندارد | اقتصادی و عمومی | محیط‌های خشک و کاربردهای عمومی |
| پیچ متری کبریتی | فولادی/آهنی مطابق محصول | بسته به مدل | ساختار رزوه‌ای کبریتی | کاربردهای ساختمانی و عمومی |
جمع‌بندی
پیچ متری یکی از ساده‌ترین اما کاربردی‌ترین قطعات اتصال در صنایع مختلف است. ساختار رزوه‌دار آن امکان استفاده از مهره در نقاط مختلف و همچنین برش شاخه به طول مورد نیاز را فراهم می‌کند و به همین دلیل در ساختمان، تأسیسات، نصب تجهیزات، سیستم‌های ساپورت و کاربردهای صنعتی استفاده گسترده‌ای دارد.
با این حال، انتخاب پیچ متری مناسب نباید تنها بر اساس قطر یا قیمت انجام شود. جنس، گام رزوه، کلاس مقاومتی، نوع پوشش، شرایط محیطی و نوع مهره از جمله عواملی هستند که باید در زمان خرید بررسی شوند.
در میان انواع رایج، پیچ متری فولادی خشکه برای کاربردهایی که مقاومت مکانیکی اهمیت بیشتری دارد، پیچ متری گالوانیزه سفید برای شرایطی که حفاظت سطحی در برابر خوردگی اهمیت دارد، پیچ متری آهنی خودرنگ برای کاربردهای عمومی و محیط‌های خشک و پیچ متری کبریتی برای کاربردهای متناسب با این نوع ساختار قابل استفاده هستند.
بنابراین بهترین پیچ متری، محصولی نیست که صرفاً قیمت پایین‌تری داشته باشد؛ بلکه محصولی است که مشخصات فنی آن با شرایط واقعی اتصال و محیط استفاده مطابقت داشته باشد.
